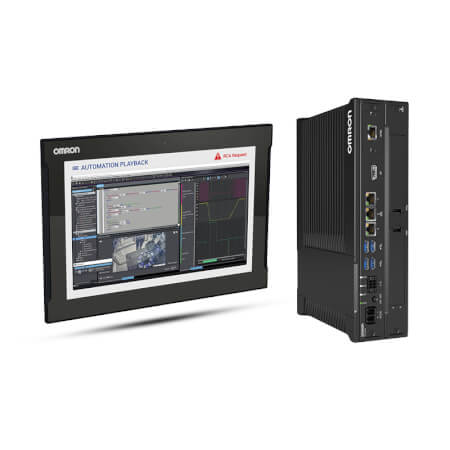

NY5

NY5

IPC-machinebesturing

Hybride controller die Sysmac-machinebesturing combineert met IT-technologie

  • Intel Core i5 Quad-core-processor
  • Windows 10 IoT Enterprise 2019 LTSC
  • Open besturingssysteem maakt gebruik van aangepaste software en hardware mogelijk
  • Functies: besturing, motion en NC
  • Ingebouwde EtherNet/IP-poort voor uw IT-systemen en machine-to-machine-communicatie
  • Uitgerust met Sysmac-machinebesturing
  • Systeemcyclustijd 500 µs
  • Maximaal 64 gesynchroniseerde assen
  • Ingebouwde EtherCAT-poort voor maximaal 192 gesynchroniseerde slaves
  • NC-functionaliteit beschikbaar op Industriële Panel PC*: uitermate geschikt voor XY-snij-, frees-, draai- en overige trajectvolgende toepassingen zoals machines voor doseren, buigen, slijpen en vormen
*NC-versie met Core i7-processor met Windows Embedded Standard 7 64-bits
Alle modellen vergelijken CAD-bibliotheek

Specificaties & bestelinfo

Product IPC type Controller type Max. number of motion axes Screen diagonal Processor family Processor specification Cooling method Memory Storage Operating system Expansion slot Modular port Video output Material housing Display ratio Number of pixels, horizontal Number of pixels, vertical Product Height (unpacked) Beschrijving
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 128 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion No Port DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 128 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 128 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion NYML DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 128 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 256 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion No Port DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 256 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 256 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion NYML DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 256 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 128 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion No Port DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 128 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 128 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion NYML DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 128 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 256 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion No Port DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 256 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 256 GB CFast MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit No Expansion NYML DVI-I Aluminium, black 56 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 256 GB CFast MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 64 GB SSD SLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) RS-232 DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 64 GB SSD SLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, RS-232C
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 64 GB SSD SLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) DVI-D DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 64 GB SSD SLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, DVI-D
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 64 GB SSD SLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) NYML DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 64 GB SSD SLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 128 GB SSD MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) RS-232 DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 128 GB SSD MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, RS-232C
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 128 GB SSD MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) DVI-D DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 128 GB SSD MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, DVI-D
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 128 GB SSD MLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) NYML DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 128 GB SSD MLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 1 TB SSD 3DTLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) RS-232 DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 1 TB SSD 3DTLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, RS-232C
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 1 TB SSD 3DTLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) DVI-D DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 1 TB SSD 3DTLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, DVI-D
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 8 GB RAM (non ECC) 1 TB SSD 3DTLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) NYML DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 8 GB RAM (non ECC), 1 TB SSD 3DTLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 64 GB SSD SLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) RS-232 DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 64 GB SSD SLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, RS-232C
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 64 GB SSD SLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) DVI-D DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 64 GB SSD SLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, DVI-D
Box PC Machine Control 16 Intel® Core™ i5 7440EQ (2.9 GHz) Active cooling (fan) 32 GB RAM (non ECC) 64 GB SSD SLC Windows 10 IoT Enterprise 2019 LTSC - 64 bit 1 x PCIe slot (X4 lanes) NYML DVI-I Aluminium, black 89 mm Machine Controller for 16 axes, Industrial Box PC with Intel® Core™ i5-7440EQ, 32 GB RAM (Non-ECC), 64 GB SSD SLC, Windows 10 IoT Enterprise 2019 LTSC - 64 bit, NYML Port
Geen resultaten gevonden. Pas uw filterselectie aan.
Filters resetten
Producten vergelijken Nog producten weergeven

Hoe kunnen we u helpen?

Als u een vraag hebt of een offerte wilt aanvragen, kunt u contact met ons opnemen of een verzoek indienen.

+32 (0) 2 466 24 80
Contact opnemen

Neem contact met mij op NY5

ipc box panel prod

Vul alstublieft alle velden in die gemarkeerd zijn met *. Uw persoonlijke gegevens behandelen wij uiteraard volstrekt vertrouwelijk.

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Text area error notification

Checkbox error notification

Checkbox error notification

Dank u wel voor het insturen van uw verzoek. Wij informeren u zo snel als mogelijk.

Wij ondervinden technische problemen. Uw formulierinzending is niet gelukt. Onze verontschuldigingen hiervoor, probeer het later nog een keer. Details: [details]

Download
+32 (0) 2 466 24 80
+32 (0) 2 466 24 80
Offerte aanvragen
Offerte aanvragen

Offerte voor NY5

Met dit formulier kunt u een prijsaanvraag doen voor de producten van uw keuze. Vul alstublieft alle velden in die gemarkeerd zijn met *. Uw persoonlijke gegevens behandelen wij uiteraard volstrekt vertrouwelijk.

ipc box panel prod

Persoonlijke gegevens

NY5

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Offerte details

Select notification error

Select notification error

Text area error notification

Checkbox error notification

Checkbox error notification

Dank u wel voor uw aanvraag. Wij zenden u de gewenste informatie zo snel als mogelijk.

Wij ondervinden technische problemen. Uw formulierinzending is niet gelukt. Onze verontschuldigingen hiervoor, probeer het later nog een keer. Details: [details]

Download
Offerte aanvragen
Offerte aanvragen

Kenmerken

NY-monitorverbindingskabel

NY monitor link3 prod

  • Max. 100 m kabel tussen IPC en display
  • Standaard Ethernet-kabel
  • Optimale reactietijd van het display
  • 4K-compatibel

Een paar details...

industrial-hmi-04-1 if logo

  • 12,1, 15,4 en 18,5 inch industrieel display
  • Multitouch, met de meest recente geprojecteerde capacitieve technologie
  • Detectie van verkeerde aanraking
  • Te bedienen met handschoenen
  • Eenvoudige ingebouwde ondersteunende montage

Verbindingen

ipcbox hp bookmount-rs232-fans-02 prod

  • Opties: RS-232C of extra DVI-D voor dubbele monitor
  • DVI - 3x RJ45 Gigabit Ethernet-poorten - 2x USB2.0, 2x USB3.0
  • Keuze uit opslagapparaten: HDD of SSD (types MLC en SLC met lange levensduur) optie voor tweede drive
  • I/O-aansluiting voorbereid voor UPS-aansluiting - voeding: 24 VDC niet-geïsoleerd

Het kloppende hart van de IPC-machinecontroller

hypervisor prod

Industrial Box PC – veelzijdige installatie

box installation prod

Technologie

Prestaties

  • Gebaseerd op Intel® Celeron® tot Intel® Core™ i7 processoren van de vierde generatie
  • Max. 8 GB DDR3L RAM
  • Intel® HD graphics
  • Unieke effectiviteit koellichaam
  • RoHS-richtlijn (2002/95/EG), EU-richtlijnen

Eenvoud verbetert betrouwbaarheid

cooling airflow prod

Onnodige complexiteit veroorzaakt problemen, daarom hebben wij het zo eenvoudig mogelijk gemaakt ter verbetering van de betrouwbaarheid en maximale prestaties.

  • Geen interne kabels
  • Geen ingewikkelde heat pipes
  • Uniforme mechanica van de structuur voor toekomstige uitbreidingen
  • Minder montage-, onderhouds- en arbeidskosten
  • Robuuste architectuur: gegoten aluminium behuizing
  • Actieve koeling en luchtstroom geïsoleerd van de elektronica

Machinecontroller

  • Sysmac-machinebesturing binnenin
  • Systeemcyclustijd 500 µs
  • 16 tot 64 assen voor motion control
  • EtherNet/IP-poort voor machine-to-machine, HMI-communicatie
  • EtherCAT-poort voor max. 192 gesynchroniseerde slaves
  • Safety over EtherCAT - FSoE

Geïntegreerd Sysmac-platform

platform prod

Software

sysmac studio monitor prod

Sysmac Studio - geïntegreerde ontwikkelomgeving

  • Eén tool voor besturing, motion, veiligheid, robotica, vision, HMI en databaseverbinding
  • Open standaard IEC 61131-3
  • Sysmac Library voor geoptimaliseerde engineeringtijd en machinebeschikbaarheid

cnc operator 2 prod

CNC-operatorsoftware

  • G-Code-bestandseditor
  • Uitvoeringsmonitor Active G/M-codedisplay
  • Opdrachtterminal
  • Jogging, homing
  • Met aanpasbare software kunnen gebruikers functionaliteit toevoegen (vereist SDK-versie van CNC-operator)

ny ipc na hmi prod

Downloaden IPC-softwaretools en -drivers (alleen Engels)

Video's

OMRON Sysmac Platform with CNC
  • OMRON Sysmac Platform with CNC

    OMRON Sysmac Platform with CNC

    Our Sysmac Platform now integrates the complete machine processes and CNC in one machine controller. It improves production efficiency, enables complex motion trajectories and reduces machine development environment.

    03:17

OMRON Sysmac Platform with CNC

Our Sysmac Platform now integrates the complete machine processes and CNC in one machine controller. It improves production efficiency, enables complex motion trajectories and reduces machine development environment.
Engineering video: “How Omron makes multi-touch industry-proof”
  • Engineering video: “How Omron makes multi-touch industry-proof”

    Engineering video: “How Omron makes multi-touch industry-proof”

    Is it possible to operate capacitive touchscreens with gloves or to detect abnormal touch behavior, like water? In this episode R&D engineer Tom Derks explains which choices they made during the development of the NY Industrial PC platform to make it industry proof.

    01:41

Engineering video: “How Omron makes multi-touch industry-proof”

Is it possible to operate capacitive touchscreens with gloves or to detect abnormal touch behavior, like water? In this episode R&D engineer Tom Derks explains which choices they made during the development of the NY Industrial PC platform to make it industry proof.
Engineering video - How Omron keeps Industrial PC's cool
  • Engineering video - How Omron keeps Industrial PC's cool

    Engineering video - How Omron keeps Industrial PC's cool

    Omron engineers explain what choices they made during the development of the NY Industrial PC platform. In this episode R&D engineer Santiago Figueira talks about the challenge of making heat transfer more efficient. He describes how he worked with colleagues to create an entirely new concept, which was tested using simulations and prototypes until the ideal solution was developed.

    01:42

Engineering video - How Omron keeps Industrial PC's cool

Omron engineers explain what choices they made during the development of the NY Industrial PC platform. In this episode R&D engineer Santiago Figueira talks about the challenge of making heat transfer more efficient. He describes how he worked with colleagues to create an entirely new concept, which was tested using simulations and prototypes until the ideal solution was developed.
