Optische vezels met miniatuur detectiekop

De optische vezels met miniatuur detectiekop garanderen uiterst nauwkeurige detectie van minuscule objecten in de allerkleinste ruimten.

Diameters van 500 μm tot 3 mm
Haakse uitvoeringen met nauwkeurige uitgelijnde detectieas voor uiterste precisie
Flexibele hulzen voor nauwkeurige plaatsing

Nauwkeurige positionering

Buigbare metalen hulzen voor een precieze positionering van sensoren na installatie.

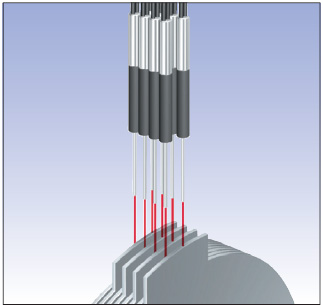

Kleinste afmetingen

0,5 mm diameter (diffuse reflectie) of 1 mm diameter (zender-ontvanger) wanneer de montageruimte beperkt is.

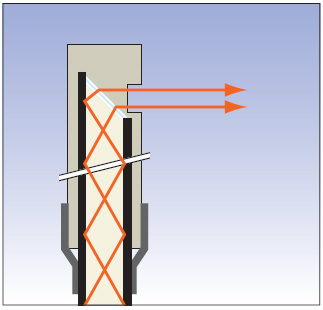

Hoge nauwkeurigheid productie

De vezels worden tijdens de productie uiterst nauwkeurig vlakgefreesd en gepositioneerd, zodat de hoekafwijking van de uitgaande optische as slechts minimaal is.

Specificaties & bestelinfo

Ordering information

Size	Sensing distance (in mm)1				Order code
	Standard fiber		High-flex fiber		Standard fiber	High-flex fiber
	E3X-HD	E3NX-FA	E3X-HD	E3NX-FA	Standard fiber	High-flex fiber
dia 3 mm	1550	2300	1000	1500	E32-T12 2M	E32-T12R 2M
dia 2 mm	450	670	250	370	E32-T22 2M	E32-T22R 2M
dia 1.5 mm	450	670	450	670	E32-T222 2M	E32-T222R 2M
dia 1 mm	-		250	370	-	E32-T223R 2M
dia 3 mm	950	1420	450	670	E32-T14L 2M	E32-T14LR 2M
dia 2 mm	680	1020	-		E32-A04 2M	-
dia 1 mm	250	370	100	150	E32-T24	E32-T24R 2M
dia 1.2 mm	1550	2300	1000	1500	E32-TC200B2	E32-TC200BR 2
dia 0.9 mm	450	670	250	370	E32-TC200F 2	E32-TC200FR 2
dia 3 mm	160	240	60	90	E32-D22 2M	E32-D22R 2M
dia 2 mm	150	220	80	120	E32-D32 2M	E32-D32R 2M
dia 1.5 mm	-		60	90	-	E32-D22B 2M
dia 2 mm	60	90	30	40	E32-D24	E32-D24R 2M
dia 2.5 mm	600	900	350	520	E32-DC200B 2M 2 3	E32-DC200BR 2 3
dia 1.2 mm	160	240	60	90	E32-DC200F 2	E32-DC200FR 2
dia 0.8 mm	-	-	30	40	-	E32-D33 2M
dia 0.5 mm	-	-	6	9	-	E32-D331 2M

Specifications

Item		Standard						High-flex
Item		E32-DC200B E32-T12 E32-TC200B	E32-T14L	E32-D32	E32-D22 E32-T222 E32-TC200F	E32-D24 E32-DC200F E32-T22 E32-T24	E32-A04	E32-D32R E32-D33 E32-D331	E32-D22B	E32-DC200BR E32-T12R E32-TC200BR	E32-D22R E32-T222R E32-TC200FR	E32-D24R E32-DC200FR E32-T14LR E32-T22R E32-T223R E32-T24R
Permissible bending radius		R25			R10			R4		R1
Cut to length		Yes
Ambient temperature		-40°C to 70°C
Material	Head	Brass-nickel plated	Stainless steel		Brass-nickel plated	Stainless steel				Brass-nickel plated		Stainless steel
	Fiber	PMMA
	Sheath	Polyethylene coating		PVC and polyethylene	Polyethylene coating			PVC and polyethylene	PVC coating		Polyethylene coating
Degree of protection		IEC 60529 IP67					IEC 60529 IP50	IEC 60529 IP67

1. Sensing distance measured in Standard Mode

2. Models with 40 mm sleeve instead of 90 mm sleeve are available by adding ’4’ to the order code at the end, e.g. E32-TC200B4

3. Sleeve cannot be bent

1. Sensing distance measured in Standard Mode

2. Models with 40 mm sleeve instead of 90 mm sleeve are available by adding ’4’ to the order code at the end, e.g. E32-TC200B4

3. Sleeve cannot be bent

Accessoires

Accessories

Type	Comment	Order code
Focal lens	- Extends sensing distance by more than 500% - For M4 Through beam fibers E32-TC200, E32-ET11R, E32-T11 (fits M2.6 thread) - 2 pcs per set	E39-F1


Focal lens (side view)	- For M4 through beam fibers E32-TC200, E32-ET11R, E32-T11, E32-T61-S, E32-T81R-S (fits M2.6 thread) - Temperature range -40 to 200°C - 2 pcs per set	E39-F2


Focal lens (variable)	- For precision detection with E32-D32	E39-F3A
Focal lens	- For precision detection with E32-EC41	E39-F3A-5
	- For precision detection with E32-EC41	E39-F3B
	- For precision detection with M6 coaxial diffuse reflective fibers (e.g. E32-CC200)	E39-F18
Focal lens (side view, variable)	- For precision detection with E32-EC31	E39-EF51
Focal lens (heat resistant)	- Extends sensing distance by more than 500% - For M4 through beam fibers E32-ET51, E32-T61, E32-T61-S, E32-T81R, E32-T81R-S (fits M4 thread) - Temperature range -60 to 350°C - 2 pcs per set	E39-EF1-37-2



		E39-F16
Focal lens (vacuum resistant, heat resistant)	- Fits E32-T51V and E32-T54V (fits M2.6 thread) - 2 units per set - Heat resistant up to 120°C	E39-F1V


Fiber cutter	- Included in applicable fiber	E39-F4
Thin fiber attachment	- Amplifier adapter for thin fibers - Included in applicable fiber (2 sets)	E39-F9
Thin fiber attachment		E39-F9
Sleeve bender	- For E32-TC200B(4) - For E32-TC200F(4) - For E32-DC200F(4)	E39-F11


Single fiber extension connector	- Fiber extension connector for 2.2 mm dia standard fibers - One unit	E39-F10
Single fiber extension connector		E39-F10
Dual fiber extension connector	- For fibers with dia 2.2	E39-F13
	- For fiber with dia 1.0	E39-F14
	- For fibers with dia between 1.0 and 2.2	E39-F15

Protective spiral tube 1	- For M3 diffuse type sensors - Length 1 m	E39-F32A
	- For M3 diffuse type sensors - Length 1 m	E39-F32A
	- For M3 through beam type sensors - Length 1 m	E39-F32B
	- For M3 through beam type sensors - Length 1 m	E39-F32B
	- For M4 through beam type sensors - Length 1 m	E39-F32C
	- For M4 through beam type sensors - Length 1 m	E39-F32C
	- For M6 diffuse type sensors - Length 1 m	E39-F32D
	- For M6 diffuse type sensors - Length 1 m	E39-F32D

Fiber on roll 2	- Dia 2.2 mm - Standard monocore, 10 mm bending radius - -40 to 80°C	E32-E01 100M


	- Dia 1.1 mm - Standard monocore, 15 mm bending radius - -40 to 80°C	E32-E02 100M


	- Dia 2.2 mm - High flex multicore, 1 mm bending radius - -40 to 80°C	E32-E01R 100M


	- Dia 1.1 mm - High flex multicore, 1 mm bending radius - -40 to 80°C	E32-E02R 100M


	- Dia 2.2 mm - High temperature monocore, 20 mm bending radius - -60 to 150°C	E32-E05 100M

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length
