5 praktische manieren om slimmere, slankere en betrouwbaardere bedieningspanelen te bouwen

1. Prioriteit geven aan een compact ontwerp om ruimte te optimaliseren

De ruimte in machines en productielijnen is altijd beperkt. Het gebruik van compacte componenten maakt kleinere bedieningspanelen mogelijk, waardoor materiaalgebruik wordt verminderd en ruimte wordt vrijgemaakt voor andere functies, zoals veiligheidsapparatuur of extra automatisering. U kunt ook de luchtstroom verbeteren, waardoor er minder extra koeling nodig is en energie wordt bespaard.

Kleiner betekent niet dat er prestaties moeten worden opgeofferd. Uniforme componentafmetingen, slanke relaissystemen en efficiënte lay-outs verminderen de hoeveelheid verspilde ruimte en maken panelen gemakkelijker te monteren, uit te breiden of te onderhouden.

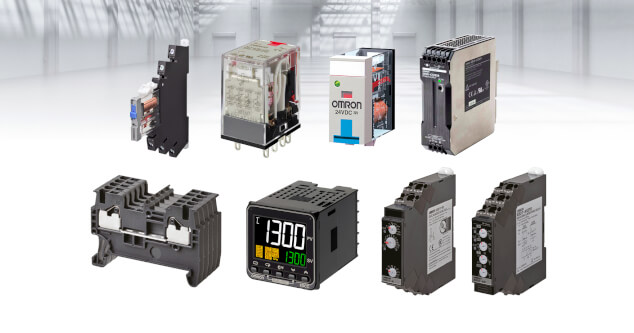

Voorbeeld: OMRON's Value Design voor paneelcomponenten wordt gekenmerkt door gestandaardiseerde afmetingen, slanke behuizingen en de mogelijkheid van zij-aan-zij-montage, waardoor de grootte van het bedieningspaneel met wel 20 procent wordt verminderd en de lay-out wordt vereenvoudigd.

2. Vereenvoudiging van bedrading om tijd te besparen en de betrouwbaarheid te vergroten

Bedrading is vaak het meest tijdrovende onderdeel van paneelbouw. Het kan ook een veel voorkomende bron van fouten zijn het niet zorgvuldig wordt gedaan. Het vereenvoudigen van het bedradingsproces verkort de bouwtijd en verbetert de betrouwbaarheid van het paneel op de lange termijn.

Technologieën zoals indrukaansluitingen maken gereedschapsvrije, naar voren gerichte bedrading mogelijk die stevig op zijn plaats blijft, zelfs in omgevingen die zijn blootgesteld aan trillingen of mechanische belasting.

Voorbeeld: De Push-In Plus-aansluitingen van OMRON maken snelle, gereedschapsvrije bedrading mogelijk en zorgen tegelijkertijd voor een stevige verbinding. De klemmen houden de draden stevig op hun plaats, zodat ze niet opnieuw hoeven te worden vastgezet en verminderen het risico op verbroken verbindingen tijdens bedrijf of transport.

3. Gebouwd voor langdurige betrouwbaarheid van het systeem

Bedieningspanelen moeten betrouwbaar werken onder verschillende omstandigheden, van omgevingen met veel trillingen tot extreme temperaturen. De betrouwbaarheid van de componenten in het paneel heeft direct invloed op de totale uptime van de machine en vermindert onverwacht onderhoud.

Door wereldwijd gecertificeerde hoogwaardige relais, bewakingsapparaten en voedingen te selecteren, wordt de duurzaamheid van het systeem verbeterd en wordt het risico op storingen die de productie kunnen verstoren of apparatuur kunnen beschadigen, geminimaliseerd.

4. Bewaking van kritieke parameters om apparatuur te beschermen

Onverwachte spanningsschommelingen, faseverlies of onregelmatigheden in de stroom kunnen gevoelige apparatuur beschadigen en de productie verstoren. Integratie van bewakingsrelais in uw bedieningspanelen geeft vroegtijdige waarschuwingen bij elektrische problemen. Dit helpt machines te beschermen en een consistente kwaliteit te handhaven.

Bewakingsapparatuur helpt operators ook om regels na te leven, kostbare uitvaltijd te voorkomen en de levensduur van productiemiddelen te verlengen.

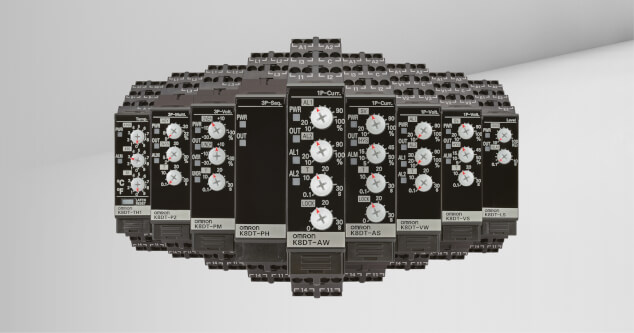

Voorbeeld: De K8DT bewakingsrelais van OMRON beschermen tegen spanningsasymmetrie, faseverlies en onregelmatigheden in stroom en bieden real-time waarschuwingen om storingen te voorkomen in sectoren variërend van voedselproductie tot halfgeleiderproductie.

5. Voedingen kiezen die de systeemstabiliteit verbeteren

Betrouwbare, ruimtebesparende voedingen zijn essentieel voor de prestaties van panelen, met name bij gebruik in veeleisende omgevingen of beperkte ruimten. Compacte, trillingsbestendige voedingen verminderen het risico van onverwachte uitval, vereenvoudigen de bedrading en optimaliseren de lay-out van bedieningspanelen, terwijl alle aangesloten apparaten stabiel worden voorzien van voedingsspanning.

Voorbeeld: De OMRON S8VK-serie biedt een compleet assortiment compacte, betrouwbare voedingen, waaronder modellen met Push-In Plus-technologie voor eenvoudige installatie. Het robuuste ontwerp zorgt voor een betrouwbare werking, zelfs onder veeleisende omstandigheden zoals hoge temperaturen.

Conclusie: slimmere panelen bieden meer dan alleen ruimtebesparing

Het bouwen van efficiënte, betrouwbare en ruimtebesparende bedieningspanelen verbetert de prestaties van machines, vermindert de onderhoudsinspanning en draagt bij aan flexibelere productieomgevingen.

Door deze principes toe te passen en gebruik te maken van beproefde technologieën zoals OMRON's Value Design voor paneelcomponenten, bewakingsrelais en compacte voedingen, kunnen fabrikanten de paneelbouw vereenvoudigen, de betrouwbaarheid verhogen en de beperkte beschikbare ruimte in schakelkasten en machines maximaliseren.
