E3ZM-V

Fonctions

Capteur photoélectrique de détection de marques imprimées dans un boîtier compact en acier inoxydable

Ce capteur photoélectrique dans un boîtier robuste en acier inoxydable, résistant aux détergents, fournit une détection fiable de toutes les marques imprimées courantes dans les applications d'emballage agroalimentaire.

  • LED blanche pour une détection stable des marques imprimées de couleurs différentes ou noires
  • Boîtier en acier inoxydable SUS 316L
  • Bouton d’apprentissage simple à utiliser
  • Apprentissage à distance
  • Faibles temps de réponse de 50 µs

Pour une plus petite taille et une détection des couleurs RVB complète, voir E3X-DAC-S.

1 connexion 1 montage

Stabilité de fonctionnement

Fonctionnement stable même avec les matériaux à grande vitesse, vibrants ou semi-transparents.

Optique

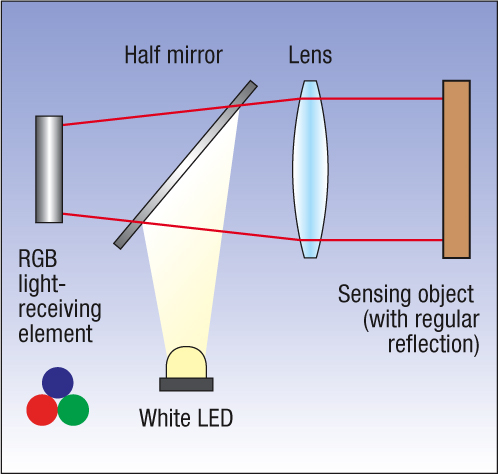

Système optique coaxial avec LED blanche

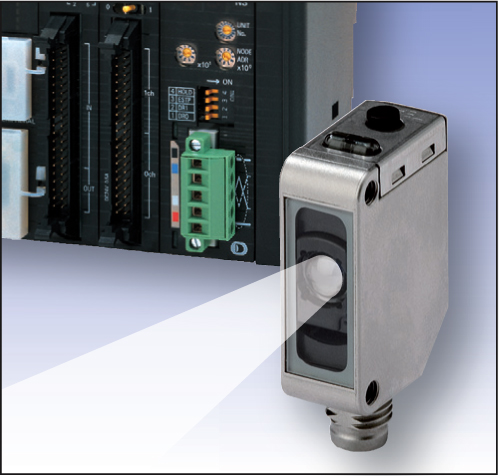

Apprentissage déporté

Apprentissage à distance

Résistance détergents

Les capteurs résistants aux détergents ont été testés à l'aide de détergents à base alcaline ou acide, fréquemment utilisés dans l'industrie agroalimentaire. La durée de vie de ces capteurs peut ainsi être plus de 20 fois supérieure à celle des capteurs avec boîtiers en métal ou en plastique.
Caractéristiques et références

Ordering information

Sensor type

Sensing distance

Connection method

Order code1









NPN output

PNP output

Mark sensor



12±2 mm

-

-

2 m

-

E3ZM-V61 2M

E3ZM-V81 2M

¢

-

-

-

E3ZM-V66

E3ZM-V86

Specifications

Item

NPN

E3ZM-V6_

PNP

E3ZM-V8_

Light source (wave length)

White LED (450 to 700 nm)

Power supply voltage

10 to 30 VDC±10%, ripple (p-p) 10% max.

Protective circuits

Reversed power supply polarity protection, output short-circuit protection, Reversed output polarity protection, and mutual interference prevention

Ambient temperature

Operating

-25 to 55°C

Storage

-40 to 70°C (with no icing or condensation)

Response time

50 µs

Degree of protection

IEC: IP67, DIN 40050-9: IP69K

Material

Case

SUS316L

Lens

PMMA (polymethylmethacrylate)

Display

PES (polyether sulfone)

Sensitivity adjustment and operation switch

PEEK (polyether ether ketone)

Seals

Fluoro rubber




1. The output configuration (ON or OFF when mark is detected) is teachable. Common operation is output is ON when mark is detected.

1. The output configuration (ON or OFF when mark is detected) is teachable. Common operation is output is ON when mark is detected.

Accessoires

Cable connectors



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8





3 pin

Brass (CuZn)

PVC 2 m

XS3F-M8PVC3S2M

XS3F-M8PVC3A2M

PUR 2 m

XS3F-M8PUR3S2M

XS3F-M8PUR3A2M

4pin

PVC 2 m

XS3F-M8PVC4S2M

XS3F-M8PVC4A2M

PUR 2 m

XS3F-M8PUR4S2M

XS3F-M8PUR4A2M





3 pin

Brass (CuZn)

PVC 2 m

XS3F-LM8PVC3S2M

XS3F-LM8PVC3A2M

4 pin

XS3F-LM8PVC4S2M

XS3F-LM8PVC4A2M



Detergent resistant
Wash-down

4 pin

Stainless steel (SUS316L)

PP1 2 m

Y92E-S08PP4S 2M-L

Y92E-S08PP4A 2M-L



Robotic
(drag chain)

4 pin

Brass (CuZn)

Robotic PVC 2 m

XS3F-M421-402-R

XS3F-M422-402-R

Robotic PUR 2 m

Y92E-M08PUR4S2M-L

Y92E-M08PUR4A2M-L

High robotic (drag chain & torsion)

High robotic PUR 2 m

Y92E-M08PUR4S2M-R

Y92E-M08PUR4A2M-R

M122





3 wire

Brass (CuZn)

PVC 2 m

XS2F-M12PVC3S2M

XS2F-M12PVC3A2M

PUR 2 m

XS2F-M12PUR3S2M

XS2F-M12PUR3A2M

4 wire

PVC 2 m

XS2F-M12PVC4S2M

XS2F-M12PVC4A2M

PUR 2 m

XS2F-M12PUR4S2M

XS2F-M12PUR4A2M

5 wire

PVC 2 m

XS2F-M12PVC5S2M

XS2F-M12PVC5A2M

PUR 2 m

XS2F-M12PUR5S2M

XS2F-M12PUR5A2M





3 wire

Brass (CuZn)

PVC 2 m

XS2F-LM12PVC3S2M

XS2F-LM12PVC3A2M

4 wire

XS2F-LM12PVC4S2M

XS2F-LM12PVC4A2M



LED
(power and output LED, PNP/NPN)

3 wire

Nickel plated brass

PVC 2 m

XS2F-M12PVC3A2MPLED

4 wire

XS2F-M12PVC4A2MPLED

3 wire

PUR 2 m

XS2F-M12PUR3A2MPLED

4 wire

XS2F-M12PUR4A2MPLED



Detergent resistant
Wash-down

4 wire

Stainless steel (SUS316L)

PP1 2 m

Y92E-S12PP4S 2M-L

Y92E-S12PP4A 2M-L



105°C
Heat resistant

4 wire

Stainless steel (SUS316L)

Heat resistant PVC 2 m

XS2F-E421-D80-E

XS2F-E422-D80-E



Twist & click

4 wire

Nickel plated Zinc

PVC 2 m

XS5F-D421-D80-F

XS5F-D422-D80-F

PUR 2 m

XS5F-D421-D80-P

XS5F-D422-D80-P



Robotic
(drag chain)

4 wire

Brass (CuZn)

Robotic PVC 2 m

XS2F-D421-D80-F

XS2F-D422-D80-F

Robotic PUR 2 m

Y92E-M12PUR4S2M-L

Y92E-M12PUR4A2M-L

High robotic
(drag chain & torsion)

High grade robotic PUR 2 m

Y92E-M12PUR4S2M-R

Y92E-M12PUR4A2M-R





8 pin

8 wire shielded cable

Brass (CuZn)

Shielded PUR 2m

Y92E-M12PURSH8S2M-L

Fiber amplifier (E3X) connector



Fiber
amplifier connectors

Special fiber
connector - 4 wire

PBT

PVC 2 m

E3X-CN21



Special fiber
connector + M8 plug

Plug: Zinc
diecast

PVC 30 cm with M8
4-pin plug

E3X-CN21-M3J-2 0.3M

Special
fiber
connector + M12 plug

PVC 30 cm with M12
4-pin plug

E3X-CN21-M1J 0.3M



Size

Shape

Type

Features

Material

Order code

Nut

Cable

Connector straight

Connector l-shaped

M8/M12



Confection-able

Plugs and connectors for self
assembly

Brass

n.a.

XS2C/G, XS5C/G
Y92E_conf

M12



Field I/0
boxes

Direct wiring or DeviceNet communication

XW3D

M8/M12



T-connectors, covers, accessories and extended wiring portfolio

n.a.

XS2R, XS3R, XY2F, ...

1. PP - polypropylene

2. For details on pin configuration refer to specifications

Comparaison des performances

Détection des marques d'immatriculation

Le matériau d'emballage employé par de nombreuses machines de conditionnement est très souvent livré en rouleaux et doit être découpé puis positionné avec précision. Pour éviter le gâchis et les erreurs, et pour compenser les influences environnementales, une marque d'immatriculation (souvent noire ou dans une couleur offrant un contraste maximal par rapport au fond) est apposée sur le matériau d'emballage.
L'objectif poursuivi dans tout développement de capteur de marque est de détecter avec fiabilité ces marques d'immatriculation même en cas de changement dans les conditions environnementales. Les fréquents changements de matériaux d'emballage et les modifications apportées aux conceptions représentent un défi majeur.
Chez Omron , nous travaillons en étroite collaboration avec les grands constructeurs de machines de conditionnement afin d'évaluer les exigences en matière de capteurs aussi bien pour les matériaux d'emballage courants que pour les conceptions et les matériaux spécifiques. En outre, les besoins de performances varient selon le concept de valeur de la machine.

Gamme de solutions

Détection de position et forme complexe et inspection de qualité synchronisée.

Pour les tâches de synchronisation de machine et de positionnement, nécessitant par exemple la reconnaissance de mots ou de symboles, les fonctionnalités de détection de position et de forme des systèmes et capteurs de vision peuvent être configurées pour offrir des solutions aux tâches les plus complexes et difficiles. Les systèmes de vision peuvent également détecter le repère d’enregistrement et effectuer des inspections de position et de qualité simultanément.
  • FQ2 - Guidage simple et images de haute qualité
  • Xpectia-Lite - Quand performance rime avec simplicité

Repères de couleur ou conceptions difficiles

Les objets de conception complexe ou à faible contraste entre la marque d’impression et l’arrière-plan nécessitent des capteurs qui s’adaptent aisément aux exigences spécifiques d’une tâche particulière.
  • Amplificateurs avec affichage numérique des valeurs et fonctions d’évaluation du signal avancées pour des réglages optimisés selon l’application
  • Grand choix de têtes de détection adaptées aux besoins de l’application et des distances
  • LED blanche, comparaison du ratio RVB et fonctionnalité étendue
Pour plus d'informations, voir E3X-DAC-S.

Détection de marque d’impression standard

Pour les marques d’impression les plus fréquemment utilisées dans l’industrie de l’impression et de l’emballage, les capteurs de contraste avec LED blanche possèdent un algorithme d’évaluation de ratio RVB et d’intensité de la lumière optimisé, assurant une détection stable et rapide.
  • Concept de boîtier compact pour une flexibilité élevée dans la conception des machines
  • Temps de réponse rapide de 50 μs
E3ZM-V
  • Apprentissage automatique et LED blanche
