E32 applications spéciales

Fonctions

Fibres optiques pour applications spéciales

Pour une large gamme d'applications spéciales, les fibres dédiées à certaines tâches offrent les meilleures performances de détection et sont adaptées aux nécessités spécifiques de l'application.

  • Détection d'objets spéciaux (liquides, films transparents, etc.)
  • Têtes de détection idéales pour la cétection de marquages de couleur
  • Têtes de détection optimisées pour des tâches spécifiques (détection de wafers, détection de surfaces réfléchissantes chaudes, etc.)

Marques imprimées difficiles

En combinaison avec l'amplificateur de détection de couleur/marque E3X-DAC-S, les fibres recommandées pour la détection de couleur/marque permettent la détection de marques standard et difficiles même lorsqu'il s'agit de conceptions complexes ou de petits contrastes.

Verre épais tous environn.

flat glass.jpg

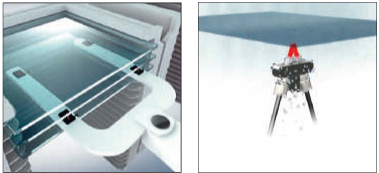

Les têtes de fibres réflectives limitées pour la détection de verre permettent une détection stable de verre plat dans un environnement standard, chaud ou humide. Les formes et les matériaux sont optimisés pour garantir le meilleur rapport prix-performances en fonction des exigences.

Différences minimes

Very small height differences.jpg

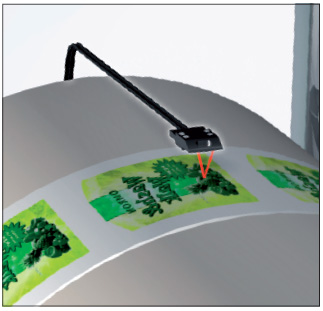

Pour la détection de différences de hauteur très faibles comme les étiquettes sur les films des applications où l'espace est un facteur essentiel, les petits capteurs à réflexion limitée permettent une détection précise avec une résolution pouvant atteindre 100 μm.
Caractéristiques et références

Ordering information

Sensor type

Size

Sensing distance (in mm)1

Comment

Order code

E3X-HD

E3NX-FA



Fork shape

36 × 24 × 8 mm

10

-

E32-G14



Wafer mapping

dia 3 mm

3800

4000

-

E32-T22S



dia 3 mm

2600

3900

-

E32-T24S

dia 3 mm

1780

2650

-

E32-A03 2M

dia 2 mm

680

1000

-

E32-A04 2M



Liquid level sensor

dia 6 mm

liquid contact

Liquid level contact

E32-D82F1 4M





15 × 23.5 × 5 mm

tube contact

Liquid level detection through transparent tube or container

E32-D36T 2M



Glass detection

21 × 16.5 × 4 mm

8

Metal housing

E32-A10 2M

20.5 × 14 × 3.8 mm

15

Plastic housing

E32-L16-N 2M

Glass detection
in hot environment

25 × 18 × 5 mm

1-5

Heat resistant up to 300°C

E32-L64 2M

36 × 18 × 5.5 mm

5-18

E32-L66 2M





Glass detection
in wet processes

38.5 × 39 × 17.5 mm

8 to 20 (recommended: 11)

Heat resistant up to 85°C

E32-L11FS 2M



Label detection

20 × 20 × 5 mm

7.2±1.8

-

E32-L25L



18 × 20 × 4 mm

4±2

-

E32-L24L

34 × 25 × 8 mm

2.4

Very precise spot (detection accuracy 100 µm)

E32-EL24-1 2M

Specifications

Item

E32-D82F1

E32-L11FS

E32-G14

E32-A10

E32-L16-N

E32-L66

E32-L64

Permissable bending radius

R40

R25

Cut to length

Yes

No

Ambient temperature

-40°C to 70°C

-40°C to 300°C

Material

Head

PFA

ABS

ABS

PVC

Stainless steel

Fiber

PMMA

Glass

Sheath

Polyethylene coating



Stainless steel spiral coating

Degree of protection

IEC 60529 IP67

IEC 60529 IP30

IEC 60529 IP40

IEC 60529 IP40

IEC 60529 IP50

Item

E32-EL24-1

E32-T24S

E32-L24L

E32-L25L

E32-A04

E32-D36T

E32-A03

E32-T22S

Permissable bending radius

R10

R4

R1

Cut to length

Yes

Ambient temperature

-40°C to 70°C

Material

Head

Brass-nickel
plated and aluminium

Stainless steel

Brass-nickel plated

Stainless steel

ABS

Brass-nickel plated

Fiber

PMMA

Sheath

Polyethylene coating

PVC coating

Polyethylene coating

PVC coating

Polyethylene coating

PVC coating

Degree of protection

IEC 60529 IP67

IEC 60529 IP50

IEC 60529 IP67

IEC 60529 IP50

IEC 60529 IP67




1. Sensing distance measured in Standard Mode

1. Sensing distance measured in Standard Mode

Accessoires

Accessories

Shape

Type

Comment

Order code



Focal lens

- Extends sensing distance by more than 500%

- For M4 Through beam fibers E32-TC200, E32-ET11R, E32-T11 (fits M2.6 thread)

- 2 pcs per set

E39-F1



Focal lens (side view)

- For M4 through beam fibers E32-TC200, E32-ET11R, E32-T11,
E32-T61-S, E32-T81R-S (fits M2.6 thread)

- Temperature range -40 to 200°C

- 2 pcs per set

E39-F2



Focal lens (variable)

- For precision detection with E32-D32

E39-F3A



Focal lens



- For precision detection with E32-EC41

E39-F3A-5



- For precision detection with E32-EC41

E39-F3B

- For precision detection with M6 coaxial diffuse reflective fibers (e.g. E32-CC200)

E39-F18



Focal lens (side view, variable)

- For precision detection with E32-EC31

E39-EF51



Focal lens (heat resistant)

- Extends sensing distance by more than 500%

- For M4 through beam fibers E32-ET51, E32-T61, E32-T61-S,
E32-T81R, E32-T81R-S (fits M4 thread)

- Temperature range -60 to 350°C

- 2 pcs per set

E39-EF1-37-2

E39-F16



Focal lens (vacuum resistant, heat resistant)

- Fits E32-T51V and E32-T54V (fits M2.6 thread)

- 2 units per set

- Heat resistant up to 120°C

E39-F1V



Fiber cutter

- Included in applicable fiber

E39-F4



Thin fiber attachment

- Amplifier adapter for thin fibers

- Included in applicable fiber (2 sets)

E39-F9



Sleeve bender

- For E32-TC200B(4)

- For E32-TC200F(4)

- For E32-DC200F(4)

E39-F11



Single fiber extension
connector

- Fiber extension connector for 2.2 mm dia standard fibers

- One unit

E39-F10



Dual fiber extension connector

- For fibers with dia 2.2

E39-F13

- For fiber with dia 1.0

E39-F14

- For fibers with dia between 1.0 and 2.2

E39-F15









Protective spiral tube 1

- For M3 diffuse type sensors

- Length 1 m

E39-F32A

- For M3 through beam type sensors

- Length 1 m

E39-F32B

- For M4 through beam type sensors

- Length 1 m

E39-F32C

- For M6 diffuse type sensors

- Length 1 m

E39-F32D







Fiber on roll 2

- Dia 2.2 mm

- Standard monocore, 10 mm bending radius

- -40 to 80°C

E32-E01 100M

- Dia 1.1 mm

- Standard monocore, 15 mm bending radius

- -40 to 80°C

E32-E02 100M

- Dia 2.2 mm

- High flex multicore, 1 mm bending radius

- -40 to 80°C

E32-E01R 100M

- Dia 1.1 mm

- High flex multicore, 1 mm bending radius

- -40 to 80°C

E32-E02R 100M

- Dia 2.2 mm

- High temperature monocore, 20 mm bending radius

- -60 to 150°C

E32-E05 100M


1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length

1. Protective spiral tubes with 0.5 m length are available. Add '5' to order code ... e.g. E39-F32A5

2. Fiber length 100 m on a roll - cut to length

Comparaison des performances

Augmenter le rapport signal-bruit

Problématique n° 1 : augmenter le rapport signal-bruit

L'objectif poursuivi dans tout développement de capteur de détection d'objets transparents consiste à augmenter le rapport signal-bruit. La stabilité de fonctionnement du capteur dépend de la réalisation des facteurs suivants :
  • Compensation de la saleté et de l'eau présentes sur la lentille
  • Compensation de température
  • Immunité aux fluctuations de la luminosité ambiante
  • Protection antiparasite électromagnétique

Notre solution :

L'approche adoptée par Omron est axée sur plusieurs stratégies destinées à accroître la stabilité de fonctionnement, en optimisant le rapport signal-bruit :
  • Dans la conception : l'agencement des circuits, les technologies de blindage et de filtrage et la sélection des matériaux garantissent un bruit de fond minimal et une compensation maximale des influences environnementales.
  • Dans les technologies : outre l'utilisation de la technologie rétro-réfléchissante associée à la technologie de polarisation standard, certains matériaux (par exemple, le PET) ont pour propriété de polariser la lumière. Cette propriété peut être exploitée afin d'accroître le rapport signal-bruit.
  • Dans la production : les technologies de production qui permettent un écart minimal par rapport aux valeurs de spécification souhaitées garantissent que les performances d'un capteur évaluées pendant la phase de conception ne varieront pas pendant la production en série.
  • Dans l'application : la sélection du capteur, ainsi que le choix du montage et de la définition des paramètres adéquats peuvent augmenter la stabilité de fonctionnement et/ou la précision de la détection.

Compensation des effets optiques

Problématique n° 2 : compenser les effets optiques

Lorsque la lumière traverse différents matériaux transparents (par exemple, le verre ou le PET), les erreurs de détection suivantes peuvent survenir :
  • Effet loupe : les objets transparents de forme convexe (par exemple, les flacons de gel douche) fonctionnent comme une loupe et génèrent un excès de lumière qui vient frapper le capteur. Ce phénomène peut entraîner la non-détection d'un objet ou provoquer l'effet de « double détection » (deux signaux pour un seul objet).
  • Réflexion totale : si la lumière émise rencontre la surface d'un objet transparent selon un certain angle, la lumière peut se réfléchir intégralement plutôt que de traverser l'objet transparent. Si le rayon réfléchi vient frapper le récepteur, alors il se peut que l'objet ne soit pas détecté.

Notre solution :

L'approche d'Omron consiste à employer des dispositifs optiques coaxiaux dans ses capteurs haut de gamme destinés aux applications spécifiques. Ces capteurs optiques coaxiaux réduisent, voire éliminent complètement, les effets optiques décrits plus haut. Les capteurs cylindriques intègrent ces dispositifs coaxiaux pour éviter les signaux erronés causés par une installation incorrecte ou par un déplacement des capteurs reposant sur le système classique de l'émetteur et du récepteur distincts.

Besoins associés aux processus


Problématique n° 3 : besoins associés aux processus

Pour sélectionner le capteur de détection d'objets transparents adéquat, il est très important de tenir compte également des problématiques associées aux machines et aux processus :
  • Espace minimal entre les bouteilles
  • Vitesse de convoyage des bouteilles ou autres contenants
  • Taille ou forme des objets (objets miniatures, verre plat, etc.)
  • Espace de montage restreint ou longues distances
  • Environnements chauds, humides ou aseptisés
  • Détection simultanée du contenant et du contenu (par exemple, fiole et bouchon, fiole et gâteau lyophilisé, ou encore seringue en verre avec ou sans capot de protection)
Exemples d'application avec détection de 2 états au moyen d'un capteur :
  • État n° 1 : contenant transparent + objet présent, par exemple un bouchon, un gâteau lyophilisé ou un bouchon de seringue (état OK)
  • État n° 2 : contenant transparent SANS objet (état pas OK)

Notre solution :

La société Omron est dotée d'un réseau international d'ingénieurs d'application. Leur savoir-faire technique et leur expérience vous aideront à sélectionner le produit adapté aux besoins et aux exigences de votre entreprise en matière d'automatisation industrielle. Que pouvons-nous faire pour vous ?

Gamme de solutions


Meilleur choix pour le rapport qualité/prix

E3Z-B:
  • Pour applications standard
  • Tous objets transparents
  • Excellent rapport qualité/prix

Meilleur choix pour la fiabilité, la flexibilité et la stabilité

E3ZM-BT:
  • Un produit polyvalent : détection stable des objets transparents quelle que soit l'application
  • Tous objets transparents
  • Excellente résistance aux produits chimiques
E3FZ-B:
  • Le « frère cylindrique M18 » du E3ZM-BT
  • Détection indépendante du placement grâce aux dispositifs optiques coaxiaux

Meilleures performances pour les applications dédiées

E3ZM-B:
  • Le « spécialiste du PET »
  • Fiabilité accrue grâce à la polarisation spécifique et au contrôle de seuil automatique
E3X — Amplificateur à fibre / Amplificateur à distance E3C :
  • Meilleures performances de détection pour les films transparents, le verre plat en environnements chauds et humides ou longue durée de vie pour les environnements à nettoyages fréquents
