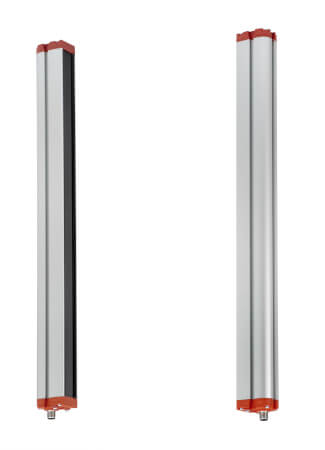

F3EM2

Metend lichtscherm in robuuste aluminium behuizing

Met de F3EM2 kunnen gemakkelijk te installeren en in te stellen hoogte- en profielmetingen worden uitgevoerd. De analoge uitgang maakt een eenvoudige, totale hoogtedetectie mogelijk en bij de modellen met een seriële uitgang wordt een evaluatie met enkele bundel uitgevoerd voor profielmetingen.

  • Robuuste aluminium behuizing
  • Analoge uitgang voor eenvoudige hoogtedetecties
  • Seriële uitgang voor een evaluatie met enkele bundel bij profielmetingen
Alle modellen vergelijken

Specificaties & bestelinfo

Ordering information

Sensor type

Measurement range (mm)

Pitch1

Sensing
distance

Channels

Connection method

Order code









RS-232-C serial/analog output models2

Analog output models

Through-beam
(measuring)



150

5 mm

3 m

30

-

M12 8-pin/
M12 5-pin

-

-

F3EM2-005-150

F3EM2-005-150-AV

18 mm

15 m

8

-

-

-

F3EM2-018-150

F3EM2-018-150-AV

300

5 mm

3 m

60

-

-

-

F3EM2-005-300

F3EM2-005-300-AV

18 mm

15 m

16

-

-

-

F3EM2-018-300

F3EM2-018-300-AV

450

5 mm

3 m

90

-

-

-

F3EM2-005-450

F3EM2-005-450-AV

18 mm

15 m

24

-

-

-

F3EM2-018-450

F3EM2-018-450-AV

600

5 mm

3 m

120

-

-

-

F3EM2-005-600

F3EM2-005-600-AV

18 mm

15 m

32

-

-

-

F3EM2-018-600

F3EM2-018-600-AV

900

5 mm

3 m

180

-

-

-

F3EM2-005-900

F3EM2-005-900-AV

18 mm

15 m

48

-

-

-

F3EM2-018-900

F3EM2-018-900-AV

1200

5 mm

3 m

240

-

-

-

F3EM2-005-1200

F3EM2-005-1200-AV

18 mm

15 m

64

-

-

-

F3EM2-018-1200

F3EM2-018-1200-AV

1500

5 mm

3 m

300

-

-

-

F3EM2-005-1500

F3EM2-005-1500-AV

18 mm

15 m

80

-

-

-

F3EM2-018-1500

F3EM2-018-1500-AV

1800

5 mm

3 m

360

-

-

-

F3EM2-005-1800

F3EM2-005-1800-AV

18 mm

15 m

96

-

-

-

F3EM2-018-1800

F3EM2-018-1800-AV

2100

18 mm

15 m

112

-

-

-

F3EM2-018-2100

F3EM2-018-2100-AV

Connector cables

Type

Features

Material

Order code

Nut

Cable

Straight

Angled

M12

8 wires

CuZN

PUR 2 m

Y92E-M12PURSH8S2M-L



PUR 5 m

Y92E-M12PURSH8S5M-L



5 wires

CuZn

PVC 2 m

XS2F-M12PVC5S2M-EU

XS2F-M12PVC5A2M-EU

PUR 2 m

XS2F-M12PUR5S2M-EU

XS2F-M12PUR5A2M-EU

PVC 5 m

XS2F-M12PVC5S5M-EU

XS2F-M12PVC5A5M-EU

PUR 5 m

XS2F-M12PUR5S5M-EU

XS2F-M12PUR5A5M-EU

Specifications

Item

Through-beam

F3EM2-005_

F3EM2-018_

Sensing distance

0 to 3 m

0 to 15 m

Vertical measurement range

0 to MaxM mm; MaxM: 150, 300, 450, 600, 900, 1200, 1500, 18003

0 to MaxM mm; MaxM: 150, 300, 450, 600, 900, 1200, 1500, 18001

Minimum detectable object size

10 mm

30 mm

Pitch

5 mm

18 mm

Response time

4 ms + 80 µs × number of beams (+ transmitting time for serial operation)

Light source (wave length)

Infrared LED (880 nm)

Power supply voltage

24 VDC±20%

Ambient temperature

-10 to 55°C

Degree of protection

IEC 60529 IP65

Material

Case

Aluminum



1. Models with 7.5 mm pitch are available. Contact your OMRON representative.

2. Models with RS-485 serial output are available. Contact your OMRON representative.

3. Models with different measurement ranges are available in 150 mm intervals. Please contact your OMRON representative.

1. Models with 7.5 mm pitch are available. Contact your OMRON representative.

2. Models with RS-485 serial output are available. Contact your OMRON representative.

3. Models with different measurement ranges are available in 150 mm intervals. Please contact your OMRON representative.

Hoe kunnen we u helpen?

Als u een vraag hebt of een offerte wilt aanvragen, kunt u contact met ons opnemen of een verzoek indienen.

+32 (0) 2 466 24 80
Contact opnemen

Neem contact met mij op F3EM2

f3em2 b prod

Vul alstublieft alle velden in die gemarkeerd zijn met *. Uw persoonlijke gegevens behandelen wij uiteraard volstrekt vertrouwelijk.

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Text area error notification

Checkbox error notification

Checkbox error notification

Dank u wel voor het insturen van uw verzoek. Wij informeren u zo snel als mogelijk.

Wij ondervinden technische problemen. Uw formulierinzending is niet gelukt. Onze verontschuldigingen hiervoor, probeer het later nog een keer. Details: [details]

Download
+32 (0) 2 466 24 80
+32 (0) 2 466 24 80
Offerte aanvragen
Offerte aanvragen

Offerte voor F3EM2

Met dit formulier kunt u een prijsaanvraag doen voor de producten van uw keuze. Vul alstublieft alle velden in die gemarkeerd zijn met *. Uw persoonlijke gegevens behandelen wij uiteraard volstrekt vertrouwelijk.

f3em2 b prod

Persoonlijke gegevens

F3EM2

Text error notification

Text error notification

Text error notification

Text error notification

Country error notification

Offerte details

Select notification error

Select notification error

Text area error notification

Checkbox error notification

Checkbox error notification

Dank u wel voor uw aanvraag. Wij zenden u de gewenste informatie zo snel als mogelijk.

Wij ondervinden technische problemen. Uw formulierinzending is niet gelukt. Onze verontschuldigingen hiervoor, probeer het later nog een keer. Details: [details]

Download
Offerte aanvragen
Offerte aanvragen

Kenmerken

Analogue output

Analoge uitgang voor eenvoudige hoogtedetecties.

Profile measurement

Evaluatie met enkele bundel voor profielmeting.

Large portfolio

Modellen met een maximaal meetbereik van 150 mm tot 2100 mm; bundelresolutie/-afstand van 5 mm, 7,5 mm of 18 mm.

Profile scan

profile scan prod

Gedetailleerde profielscan van objecten door evaluatie met enkele bundel en seriële interface.

Rugged housing

wood industry prod

Robuust aluminium profiel geschikt voor toepassingen in moeilijke omstandigheden.

Technische informatie

pes tech info 121 prod
pes tech info 122 prod

Downloads
